一、概述：
    該系列產品主要用于散狀物料的大傾角連續輸送，采用具有波狀擋邊和橫隔板的輸送帶。輸送傾角為0-90°（70°以下最好），其特點為：用一臺設備在狹小的空間可完成水平傾斜輸送，具有通用帶式輸送機水平或小傾角輸送可靠高、節能和斗式提升物料可靠經濟的優點。本系列產品廣泛用于煤炭、糧食、建材、化工、水電和冶金等部門，在環境溫度為-19℃-+40℃內輸送堆積密度為0.5-2.5t/m3的各種散裝物料，對于輸送有特殊要求的物料，如耐高溫或具有酸、堿性、油類物質、有機浴劑等成分的物料，須在訂貨時提出，采用相應材料的特殊擋邊輸送帶。

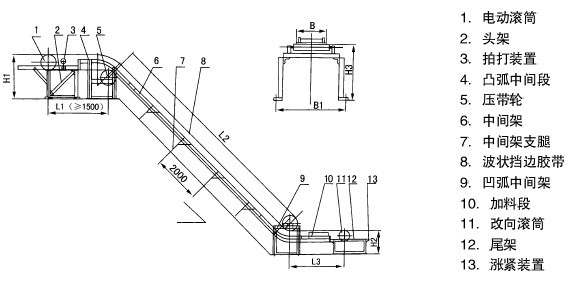

二、外形圖：

三、選型：

    根據輸送物料特性、傾角及輸送量的大小，參照表1 及表2，確定輸送機的帶寬，擋邊高及帶速大小。其中：
   （1）擋邊輸送帶分常溫（-20～50℃）、耐熱（120℃以下），耐高溫（180℃以下）及耐酸耐堿耐油等幾種；
   （2）輸送大塊物料時，擋邊應選用偏高的；也可不增大帶寬和擋邊，用提高帶速（1.25m/s、1.6m/s、2m/s）的辦法提高輸送量；
   （3）輸送高度最大70m，最大粒度應小于擋邊高30-40mm。
   （4）上托輥間距一般為1.2m，下托輥間距一般為1.2m,傾角大于60°時為2.4m，防跑偏擋輥間距為3-6m。L3標準為2200，最小1500。
   （5）功率估算按下表。

四、使用說明：

    1、本表僅適于初步簡易選型，最終選型結果應按計算結果確定。

    2、本表中數據按膠帶線速度V＝1m/s，橫隔板間距ts=0.25m，物為容量γ=1t/m3,提升高度H =10m為假定條件計算，如條件不同應適當換算。

    3、選型舉例：
    已知：輸送物料為煤，容量γ＝0.8t/m3,物料粒度A《40mm,輸送傾角β＝45°，輸送量Q =85t/h，輸送高度15m,求所需帶寬和帶速以及電機功率。先求得膠帶機輸送量應為85t/h÷0.5t/m3,=106.25m 3/h，然后在表中45°傾角列中查到B＝800，H=160的輸送量96.6m 3/h最為接近，再將線速度改為1.25m/s,則膠帶輸送量成為96.6m 3/h×1.25＝120.75m 3/h,即可滿足使用要求。相應所需功率為4.59Kw×15m÷10m×1.25＝8.6kw，可選電機功率11KW。

    4、橫隔板形式根據輸送機傾角大小選定；
    18°<β≤40°T型，40°<β≤60°C型，60°<β≤90°　TC型

注：本表中輸送量按最小橫隔板間距計算，帶速增減，輸送量成倍增減，其他物料可參見此表確定。
